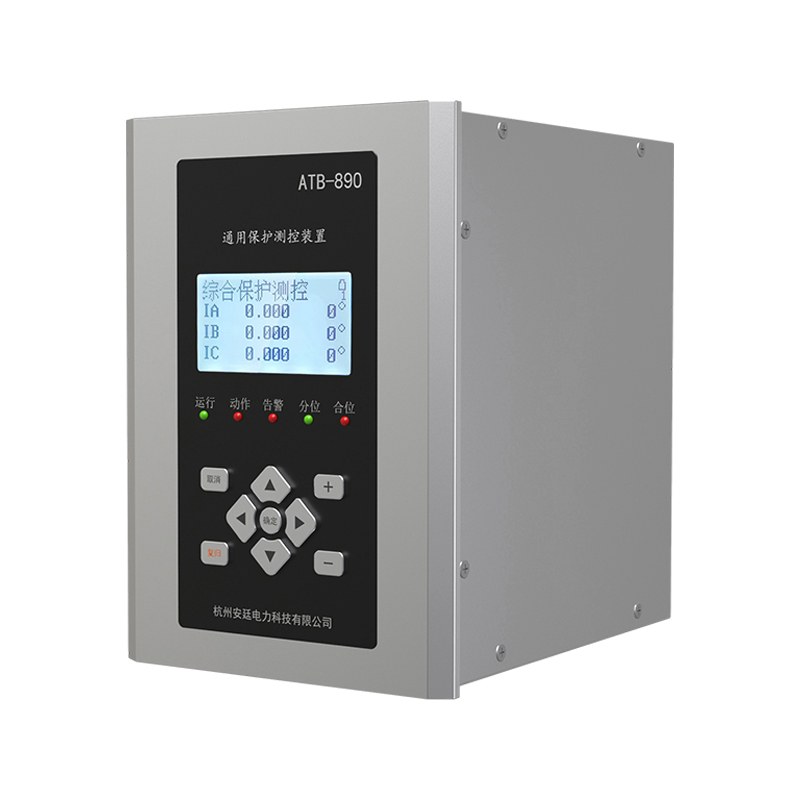

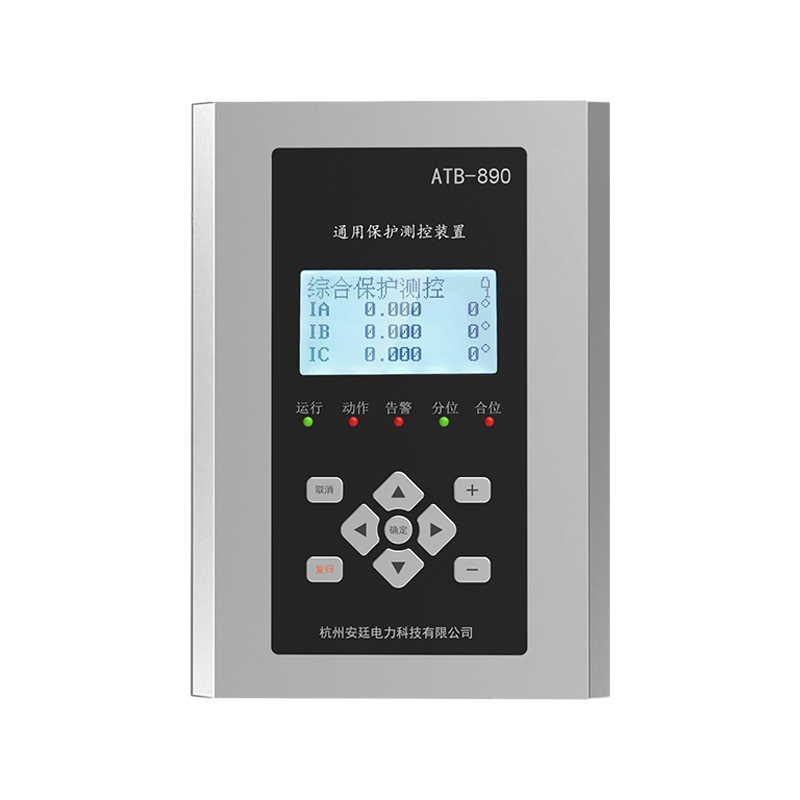

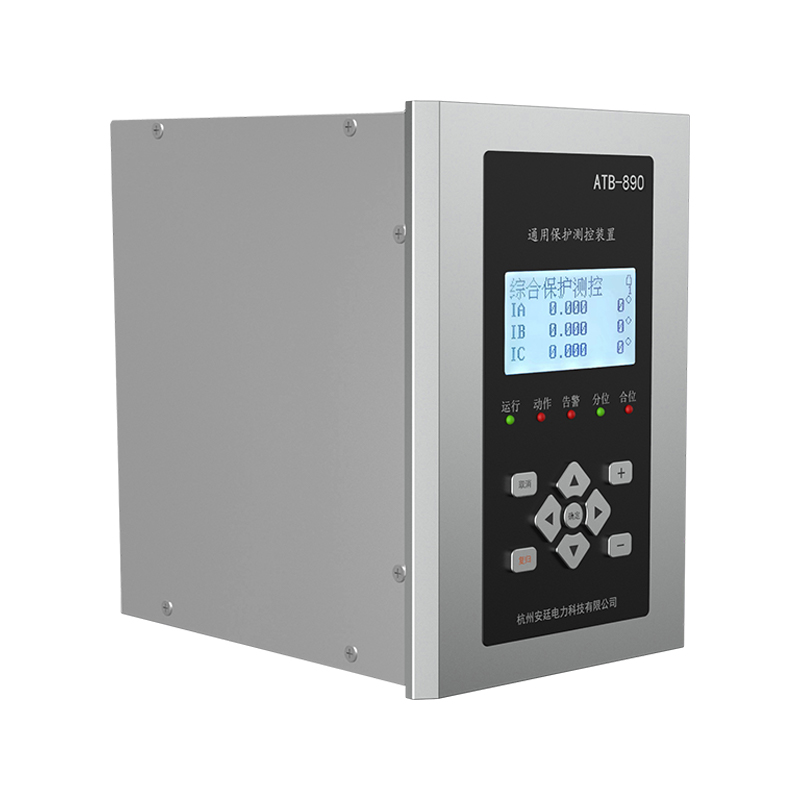

Mikrocomputerschutzgeräte der ATB-800-Serie

Arbeitskraft liefern

RS485

Modbus RTU

Betriebstemperatur

-25 ℃ ~ 55 ℃

Lagertemperatur

-40 ℃ ~ 70 ℃

Betriebsfeuchtigkeit

≤ 90%RH ， Nicht kondensierend, keine ätzende Luft

Speicherfeuchtigkeit

≤ 95%RH ， Nicht kondensierend, keine ätzende Luft

Höhe

≤2000m

Elektromagnetische Kompatibilitätsleistung

Elektrostatische Entladung

HF -Feldstärke
Anfälligkeit

Klasse ⅲ（ GB/T 17626.3 IEC 61000-4-3）

Elektrischer schneller Transient /Burst -Prüfen

Überspannungstest

Klasse IV (GB/T 17626.5 IEC 61000-4-5)

Durchführte Suszeptibilitätstest

Klasse ⅲ（ GB/T 17626.6 IEC 61000-4-6）

Leistung
Frequenzmagnetfeldanfälligkeit
Test

Schwingende Wellenimmunität

Klasse ⅲ (GB/T 17626.12 IEC 61000-4-12)

Elektromagnetische Emissionsgrenzen

AITTRIFET (GB/T 14598.16 IEC 60255-25)

Modell

Funktion

ATB

- 865

ATB

- 867

ATB

- 871

ATB

- 872

ATB

- 873

ATB

- 875

ATB

- 882

ATB

- 885

ATB

- 890

Schützen

Drei-Bühnenvermieter-Schutz

■

■

■

Phasen- bis phasenfixierter Zeitüberstromschutz

■

Überlastschutz

■

■

■

■

Überlastungsspannungsregelung

■

Überlastungsluftkühlung überlasteten

■

Drei-Phaseonce-Einführung

■

Beschleunigungsschutz

■

Gebührenschutz

■

■

■

Negative Sequenz -Überstromschutz

■

■

Null-Sequenz-Überstromschutz

■

■

■

Überspannungsschutz

■

■

■

■

■

Niedriger Spannungsschutz

■

■

■

■

■

Überspannungsschutz von Null-Sequenz

■

■

■

Niederfrequenzlastausschüttung

■

Nicht-Power-Schutz

■

■

■

Differential Schnellpause

■

■

■

Verhältnisdifferential

■

■

Zweite harmonische Blockierung

■

CT -Trennung Blockierung

■

■

Inline-Standby-Selbstversicherung

■

■

■

■

Pt -Trennungsalarm

■

■

BUSBAR ERDEN

■

■

PT -Spannung parallel/beispiellose

■

Telemetrie

kommunizieren

Stromspannung

■

■

■

Aktuell

■

■

■

■

■

Aktive Kraft

■

■

■

Reaktive Kraft

■

■

■

Leistungsfaktor

■

■

■

Frequenz

■

■

■

Telemetrie

8

11

11

11

11

11

11

11

8

Ereignisprotokollierung

Schutzveranstaltungen

■

■

■

■

■

■

■

■

■

Alarmereignisse

■

■

■

■

■

■

■

■

■

Telemeter -Schicht -Ereignisse

■

■

■

■

■

■

■

■

■

Betriebsprotokollereignisse

■

■

■

■

■

■

■

■

■

Versandschichtzählungsstatistik

■

■

■

Kontrolle

Fernschutz werfen/zurückkehren

■

■

■

■

■

■

■

■

■

R -Emote -Modifikation des Einstellungswerts

■

■

Lokal/Fernschalter und Schließen

■

■

■

■

■

■

■

■

■

■

■

■

■

Comm.

RS-485 Kommunikation

■

■

■

■

■

■

■

■

■
